当工业界还在为高功率激光加工中，难以克服的热漂移问题而困扰时，西湖大学仇旻教授团队，用一片厚度不足发丝直径的碳化硅晶体，在《AdvancedMaterials》期刊投下了一枚震撼弹。这项突破，不仅改写了传统光学器件的热管理法则，更预示着精密制造领域即将迎来新一轮的技术洗牌。

图丨仇旻课题组合影（来源：陈博取）

热漂移困局中的破冰者

在高功率激光加工领域，热漂移效应，就如同那始终萦绕不去的幽灵一般。当激光功率突破千瓦级的门槛之时，传统熔融石英物镜的线性膨胀系数，会引发0.1μm的焦距漂移，这也就意味着在持续的加工过程当中，让显微镜的观察精度，从原本的细胞级陡然跌落至沙粒级。更为关键的是，材料吸收激光所产生的热透镜效应，会致使光束质量降低30%以上进而直接导致加工精度失去控制。

仇旻团队给出的解决方案令人耳目一新--采用4H-SiC单晶制备的全同质超透镜。这种第三代半导体材料的热导率，高达490W(m·K）是传统光学玻璃的100倍，其热膨胀系数，更是低至4.2×10⁻⁶/℃。

在模拟严苛工况的连续辐照测试中，新型透镜，在承受5kW/cm²的激光功率密度时，焦点偏移量控制在0.05μm以内，其性能稳定性相较于传统物镜有了显著提升，提升幅度达到两个数量级。

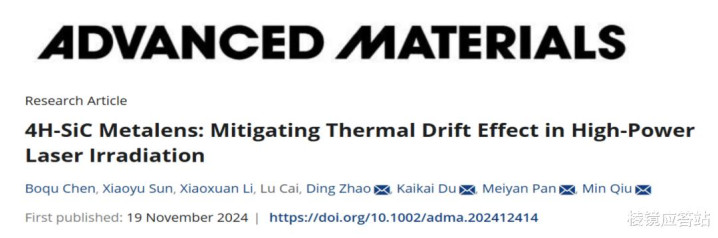

图丨相关论文（来源：Advanced Materials）

材料革命的精妙演绎

这项突破的关键就是，把4HSiC材料的特性，进行了极为深入的探究。研究团队发现，这种材料，在可见光到近红外波段这个范围里，它的吸收损耗，能降到低于0.5 cm⁻¹，这就让它，可以承受比传统材料，高三个数量级的功率密度。更巧妙的是，他们借助4H-SiC的六方晶系特性，通过对晶体取向进行优化，成功地把双折射效应，控制在了λ/20以内，从而保障了，与偏振无关的光学性能。

在微纳加工工艺上，团队开发了独特的反应离子刻蚀技术，轻松愉快地，实现了深宽比达10:1的纳米柱阵列。这些高度为1μm，周期为600nm的纳米结构，通过截断波导相位调制这一原理，简洁明快地，将衍射效率提升至82%，完全达到商用物镜的衍射极限标准。尤为重要的是，此种工艺能够兼容8英寸晶圆批量生产，为产业化铺平了道路。

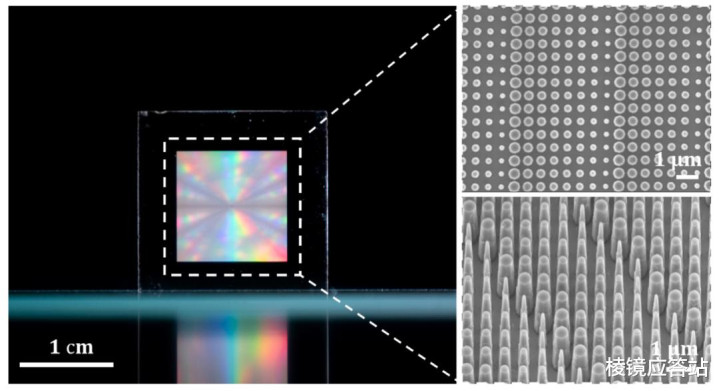

图丨 4H-SiC 超透镜（左）与 SEM 表征图（右）（来源：陈博取）

颠覆性创新的三重维度

这项技术突破正在从三个层面重塑行业格局。在物理层面，它首次实现了光学器件“零热管理”运行实验数据显示在无主动冷却条件下，器件温升较传统方案降低87%。

在工程层面，1.15cm的通光孔径，这一数据打破了超透镜以往所受的尺寸限制，能够直接与工业级激光器相适配。而在经济层面，单片器件成本估算表明，在规模化量产之后，其价格能够被控制在传统物镜的十三分之一左右。

仇旻教授在采访中透露：“我们正在开发数值孔径0.9的版本，这将使加工精度突破亚微米级。”更值得期待的是，团队已着手将该项技术延伸至中红外波段，为激光焊接、半导体退火等场景提供全新解决方案

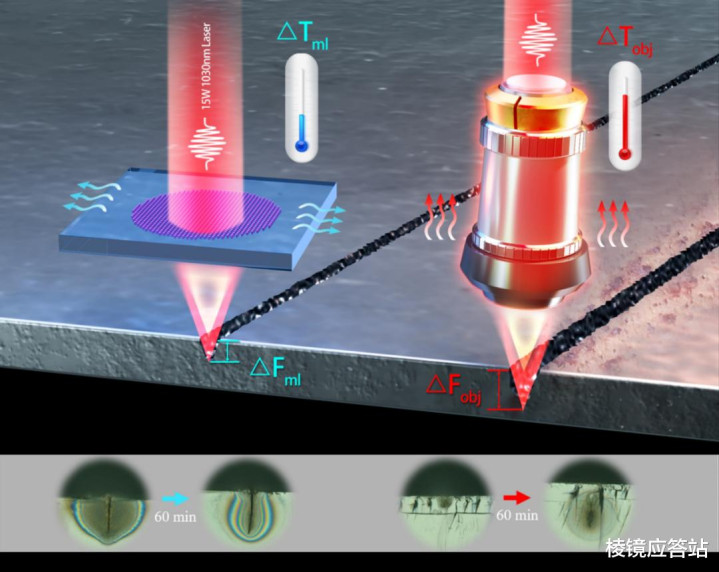

图丨 4H-SiC 超透镜（左）与传统物镜（右）的热漂移效应（来源：Advanced Materials）

未来战争的武器库

当这项技术走出实验室之后，其产生的冲击波，将迅速地且大面积地，席卷整个精密制造领域。这里的“席卷”一词生动地展现了此种技术所带来的影响范畴之宽泛，恰似狂风把物体尽数卷离那般。

在航空航天领域，涡轮叶片气膜孔的加工效率，或许有机会大幅提升至5倍之多；在微电子制造中，芯片封装精度，也许能够跨越10nm这一关键关卡；甚至在医疗领域，激光手术的精准度，将获得具有重大变革意义的提升。

更深刻的影响在于，它却打破了高功率激光系统需要依赖复杂冷却装置的定律，从而为设备的小型化，开创了全新的时代。

这场静悄悄的材料革命，正在重写，光与热的博弈规则。当4HSiC超透镜的产业化进程加速，我们或许会见证，这样一个未来：曾经困扰行业数十年的热管理难题，最终被一片晶莹的碳化硅晶体彻底终结。这不仅是技术路线的迭代，更是人类对物理极限的又一次华丽超越。

（注：本文依据公开信息及报道进行深度分析，旨在分享知识和提供信息。）
